MySQL Cluster集群搭建

前言

Mysql Cluster是两项技术的结合：NDB数据库，以及作为SQL前端的MySQL存储引擎。NDB是一个分布式，具备兼容性、非共享的数据库，提供同步复制以及节点间的数据自动分片。

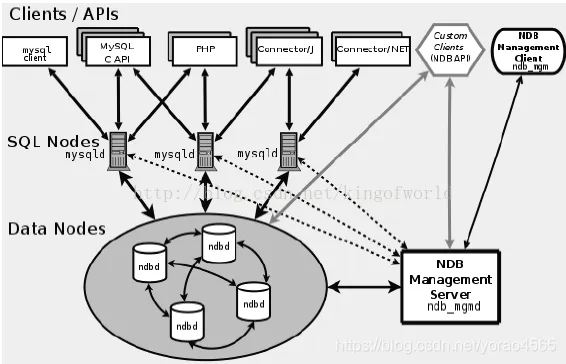

MySQL Cluster基本架构

  • 管理节点(ndb_mgmd)
    负责管理其他各节点IP地址、内存分配以及保存数据路径；

  • 数据节点(ndbd)
    负责存储数据；

  • SQL节点(mysqld)
    提供SQL 的API调用功能，简单地讲就是mysqld服务器
    其中管理节点最好单独部署，数据节点和SQL节点可以部署在一起；

准备工作

安装包下载

链接: https://dev.mysql.com/downloads/cluster/8.4.html#downloads

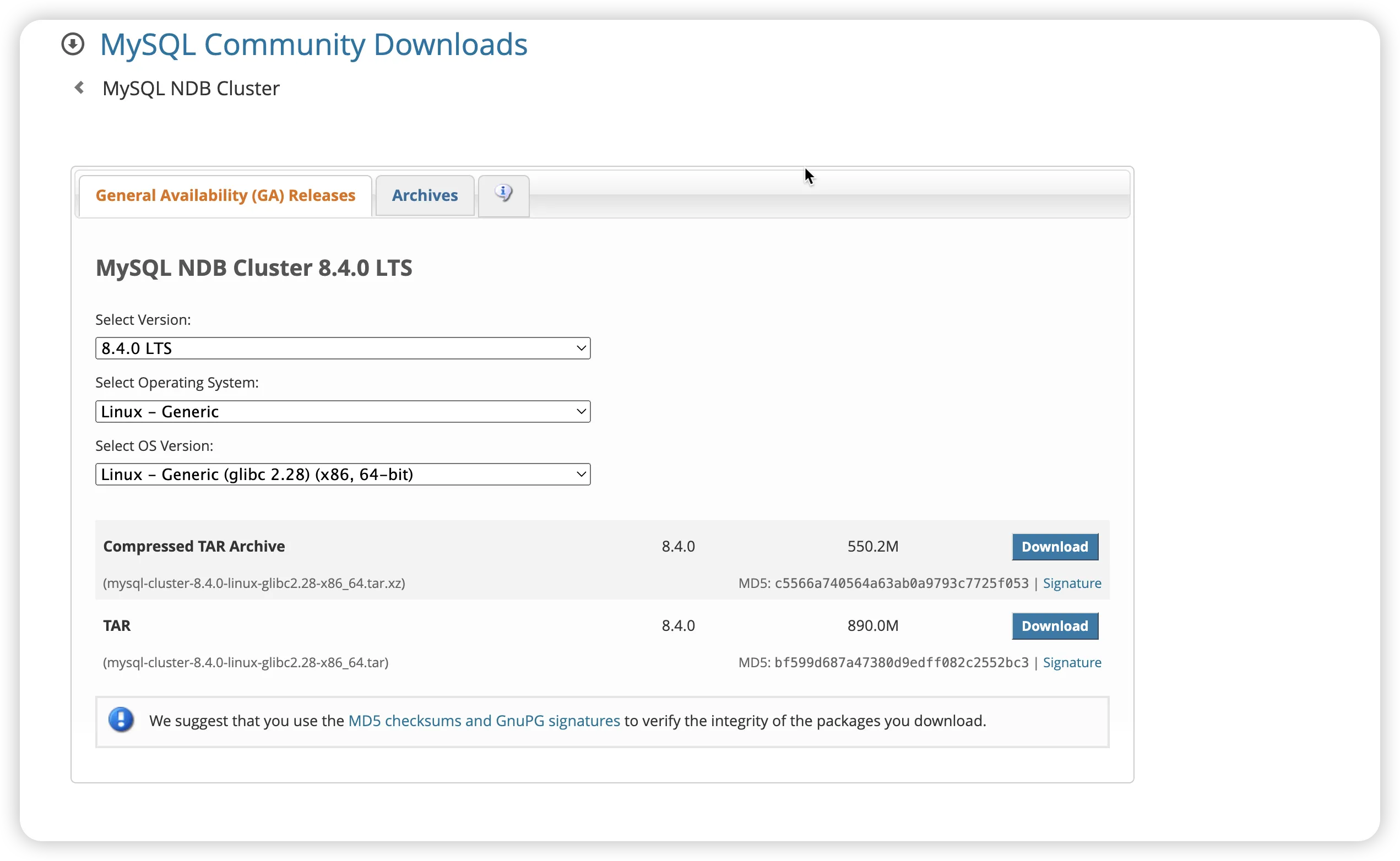

如下图所示：

集群规划

节点 IP
管理节点 10.211.55.8
数据节点 10.211.55.9
数据节点 10.211.55.10
SQL节点 10.211.55.9
SQL节点 10.211.55.10

建议采用内网IP，使用外网IP需要考虑host以及网卡设置等情况，需要提前完成配置

彻底卸载mysql

需要将以上各IP中msyql服务彻底卸载，包括关闭mysql相关服务、卸载软件以及删除与mysql相关的文件；

端口开放

集群中个节点需要开放相应端口，MySQL Cluster所用端口为1186、2202，mysql端口为3306

集群搭建

修改远程 root 权限 使用 vscode 连接虚拟机

1
2
3
4
5
6
7
8
9
10
vim /etc/ssh/sshd_config


添加
PermitRootLogin yes
PermitEmptyPasswords no

重启
systemctl restart ssh

管理节点

MySQL Cluster 软件安装

解压缩安装包后，复制到指定位置 /home

1
2
cp mysql-cluster-8.4.0-linux-glibc2.28-aarch64.tar.xz /home
cd /home

使用 vscode 登录 root 连接虚拟机

添加用户权限

添加安装需要相关用户权限

1
2
3
4
groupadd mysql
useradd mysql -g mysql
cd /usr/local/mysql-cluster/
chown -R root .

管理程序拷贝

1
2
3
4
cp bin/ndb_mgm* /usr/local/bin
cd /usr/local/bin
chmod +x ndb_mgm*

配置文件

新建管理节点的配置文件config.ini

1
2
3
4
5
6
7
8
mkdir /var/lib/mysql-cluster/
cd /var/lib/mysql-cluster/

mkdir /var/lib/mysql/data
chmod 777 /var/lib/mysql/data
mkdir /usr/local/mysql
mkdir /usr/local/mysql/mysql-cluster

安装 vim

1
2
apt-get update
apt-get install vim

config.ini配置内容为：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
[ndbd default]
NoOfReplicas=2                  #数据写入数量。2表示两份,2个数据节点
DataMemory=80M                  #配置数据存储可使用的内存
IndexMemory=10M                 #索引给100M

[ndb_mgmd]
NodeId=1
hostname=10.211.55.8
datadir=/var/lib/mysql-cluster

[ndbd]
NodeId=2
hostname=10.211.55.9
datadir=/var/lib/mysql

[ndbd]
NodeId=3
hostname=10.211.55.10
datadir=/var/lib/mysql

[mysqld]
NodeId=4
hostname=10.211.55.9

[mysqld]
NodeId=5
hostname=10.211.55.10

其中：
[NDBD DEFAULT]
代表每个ndbd节点的默认设置，包括：

  • NoOfReplicas ：每份数据在不同节点上的存储份数，根据实际情况确定

  • DataMemory ：数据存储占用内存

  • IndexMemory ： 索引存储占用内存

[NDB_MGMD]
代表管理节点的设置，包括：

  • NodeId：节点ID

  • hostname：管理节点IP地址，推荐采用内网IP

  • datadir：管理节点数据存储位置

[NDBD]
代表ndb数据节点的配置，包括：

  • NodeId：节点ID

  • hostname：数据节点IP地址，推荐采用内网IP

  • datadir：数据节点数据存储位置

[msyqld]
代表SQL节点的设置，包括：

  • NodeId：节点ID

  • hostname：SQL节点IP地址，推荐采用内网IP

管理节点启动

1
2
3
4
5
6
7
8
9
ndb_mgmd -f /var/lib/mysql-cluster/config.ini --initial --ndb-nodeid=1
第一次启动后 不需要再带--initial

ndb_mgmd -f /var/lib/mysql-cluster/config.ini  --ndb-nodeid=1

如果找不到命令
cd /usr/local/mysql-cluster/bin
./ndb_mgmd -f /var/lib/mysql-cluster/config.ini  --ndb-nodeid=1

显示MySQL Cluster Management Server mysql-…则代表安装正确
查看管理节点运行情况：

1
ndb_mgm -e show

由于数据节点和sql节点尚未启动，所以看不到节点信息
管理节点初始化之后，再启动就不需要–initial后缀，管理节点的关闭命令为：

1
/usr/local/bin/ndb_mgm -e shutdown

常见问题

  1. 找不到相关目录：新建相关目录

  2. hostname无法连接：确认IP地址是否可用，并且能够网卡配置与host配置支持使用该IP地址

数据节点

MySQL Cluster 软件安装

解压缩安装包后，复制到指定位置，与管理节点一致

1
2
3
安装 解压...
cd /usr/local/mysql-cluster
./bin/ndbd --initial

添加用户权限

1
2
groupadd mysql
useradd mysql -g mysql

配置文件

由于本文中数据节点与SQL节点共用一台机器，所以配置文件my.cnf中既有数据节点配置也有SQL节点配置

1
vim /etc/my.cnf

my.cnf

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
[mysqld]
basedir=/usr/local/mysql-cluster
datadir=/usr/local/mysql-cluster/data
ndbcluster
ndb-connectstring=10.211.55.8
default-storage-engine=NDBCLUSTER
skip-grant-tables
bind-address=0.0.0.0
port=3306

[mysql_cluster]
ndb-connectstring=10.211.55.8

[ndbd]
ndb-connectstring=10.211.55.8


[mysql]
socket=/tmp/mysql.sock

其中，需要注意的配置为：
datadir：需要与管理节点config.ini中的数据节点datadir保持一致
ndb-connectstring：配置文件中都设置为管理节点IP地址

数据节点启动

1
2
3
4
5
6
7
8
9

初始化
./bin/mysqld --initialize --user=mysql --ndb-nodeid=4

初始化操作需要一定时间执行，执行完成后末尾会有初始密码，改密码为需要记录
初始化完成后，将mysql程序复制到启动目录下，方便mysqld服务启动


apt-get install numactl

数据节点初始化后，之后再次启动就不需要–initial后缀

回到管理节点，查看集群状态，发现数据节点已经连接

1
ndb_mgm -e show

常见问题

  1. 找不到相关文件和文件夹：新建相关文件和文件夹

  2. IP地址无法连接：查看管理节点和数据节点本身网卡设置与端口开放情况

SQL节点

由于本文中数据节点与SQL节点部署在同一台机器上，所以不需要再进行软件安装，配置文件也已经配置完成

添加用户权限

1
2
3
4
5
cd /usr/local/mysql-cluster/
mkdir logs
mkdir data
chown -R mysql:mysql ./

根据配置文件创建相关文件夹，本文为了方便直接将log和data文件都建立在安装目录下，建议实际使用时修改位置，但是各文件夹都需要增加mysql用户权限

msyqld服务初始化

需要对mysqld服务进行初始化操作

1
./bin/mysqld --ndb-nodeid=4 --user=mysql

初始化操作需要一定时间执行，执行完成后末尾会有初始密码，改密码为需要记录
初始化完成后，将mysql程序复制到启动目录下，方便mysqld服务启动

1
2
3
4
5
6
7
8

cp support-files/mysql.server /etc/init.d/mysqld
chmod +x /etc/init.d/mysqld


启动
service mysqld start

回到管理节点，查看集群状态，发现数据节点已经连接

1
ndb_mgm -e show

常见问题

  1. 必须启动全部数据节点才能启动SQL节点，否则连接不上

  2. mysqld初始化时需要data目录为空

  3. 出现缺少文件、目录错误时建议新建相关文件、文件夹

集群启停

启动顺序为：1.管理节点；2.数据节点（全部）；3.SQL节点

测试

参考文件 readme.md和昨天视频
